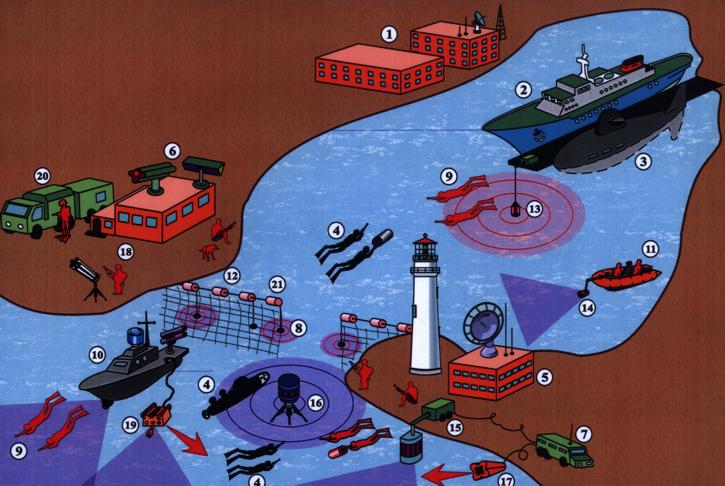

Схема организации охраны порта (военно-морской базы) со стороны акватории

Условные обозначения

Объекты охраны

[1] персонал, территория, здания и сооружения порта (военно-морской базы)
[2] гражданские суда на территории порта (ВМБ)
[3] военные корабли (суда) на территории порта (ВМБ)

Вероятная модель нарушителя (диверсионного средства)

[4] диверсионно - террористическая группа боевых пловцов (одиночный пловец)
[4] диверсионно - террористическая группа подводных пловцов использующих одиночные (групповые) подводные средства движения
[4] мини - подводная лодка с диверсионно - террористической группой боевых пловцов
[4] сплавляемые (самоходные управляемые) подводные минно-взрывные устройства

Подразделения охраны

[5] береговой пост наблюдения и связи
[6] береговой пост противодиверсионных сил и средств со специальным вооружением
[7] мобильный пост противодиверсионных сил и средств со специальным вооружением
[8] боновые заграждения и береговые средства заграждения
[9] водолазная (поисковая) группа подразделения охраны вооруженная специальным подводным оружием
[10] быстроходный катер подразделения охраны с бортовым специальным вооружением
[11] маломерный быстроходный катер (жестко-надутая или надувная мотолодка) с водолазной группой

Средства обнаружения подводных (надводных) объектов, водолазного обеспечения и нелетального воздействия на подводных пловцов

[12] магнитометрическая станция обнаружения подводных объектов
[13] мобильная погружная гидроакустическая станция (гидролокатор) кругового обзора
[14] малогабаритный переносной гидролокатор
[15] мобильная гидроакустическая станция (гидролокатор) направленного действия (секторного обзора)
[16] донная гидроакустическая станция кругового обзора
[17]подводный телеуправляемый аппарат нелетального воздействия на подводных пловцов [18] мобильный береговой комплекс оборудованный радиолокационной станцией наблюдения за надводной обстановкой, аппаратурой визуального наблюдения, тепловизором и экранами отображения информации гидроакустических станций (гидролокаторов) [19] подводный многоцелевой телеуправляемый аппарат с поисковым гидролокатором, манипулятором, аппаратурой видеоотображения и гидроакустической станцией нелетального воздействия (комплектуется по требованиям заказчика)
[20] специальная передвижная рекомпрессионная станция водолазов (ПРС-ВМ) с оборудованием для обеспечения водолазных работ на базе автомобиля повышенной проходимости КамАЗ или Урал.
[21] боновая гидроакустическая станция (гидролокатор) кругового обзора
